Полосы и пятна на экране телевизора: можно ли восстановить матрицу

Появление артефактов на жидкокристаллическом экране — тонких вертикальных линий, широких темных полос, разноцветных искажений или локальных пятен — кардинально нарушает восприятие изображения. Матрица является самым высокотехнологичным и дорогостоящим компонентом телевизора, ее стоимость нередко достигает 70–80% от цены всего устройства. При обнаружении искажений картинки своевременный ремонт телевизоров позволяет установить истинный источник сбоя, который далеко не всегда означает необходимость полной замены экрана.

Многие дефекты изображения вызваны нарушением контакта в сигнальных шлейфах, сбоями на промежуточной плате согласования T-Con или отслоением оптических пленок. Рассмотрим распространенные разновидности дефектов, границы ремонтопригодности и безопасный порядок действий при возникновении помех на дисплее.

Классификация дефектов изображения и их причины

Характер визуального искажения позволяет с высокой точностью локализовать неисправный электронный или механический узел:

• Тонкие цветные вертикальные полосы: отдельные нитевидные линии толщиной в один пиксель свидетельствуют об обрыве электрического контакта на шлейфе драйвера столбцов (COF/TAB), соединяющем печатную плату планки со стеклом матрицы.
• Широкие черные или полупрозрачные вертикальные полосы: указывают на выход из строя интегрального драйвера-дешифратора на гибком шлейфе или повреждение проводящих дорожек анизотропной пленки ACF.
• Горизонтальные полосы по всей ширине: чаще всего связаны с повреждением боковых шлейфов (ушей) матрицы, деградацией строчных драйверов или внутренним коротким замыканием электродов внутри слоев стекла.
• Белые яркие круглые пятна: характерный признак отклеивания рассеивающих пластиковых линз с планок светодиодной подсветки Direct LED. Открытый диод светит направленным точечным лучом через фильтры.
• Темные статические пятна: результат перегорания группы светодиодов подсветки либо последствие сильного локального удара или сдавливания экрана, при котором разрушилась структура ячеек жидких кристаллов.

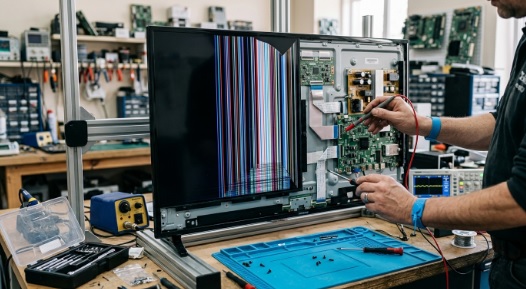

Шлейфы COF и анизотропная пайка: когда ремонт возможен

Если стекло дисплея не имеет физических трещин и сколов, большинство проблем с вертикальными полосами поддается успешному аппаратному устранению. Передача видеосигнала от платы формирования развертки на электроды матрицы осуществляется через гибкие полиимидные шлейфы COF (Chip-on-Film), на которых распаяны микросхемы драйверов.

Крепление шлейфа к контактным площадкам стекла и текстолитовой планки выполняется методом горячего прессования с использованием анизотропной проводящей пленки (ACF). Со временем из-за циклического нагрева, вибраций или проникновения влаги при мытье экранов клеевой слой теряет адгезию, контакты окисляются, и на экране появляются полосы.

Восстановление контакта невозможно выполнить обычным паяльником — для этого применяются специализированные прецизионные станки лазерного или термобарического склеивания с оптическим микроскопом. Мастер позиционирует шлейф с точностью до нескольких микрометров и соединяет контакты под давлением при температуре около 190–220 °C.

Роль тайминг-контроллера (платы T-Con)

Плата T-Con (Timing Controller) преобразует дифференциальный видеосигнал LVDS, поступающий с материнской платы, в управляющие строчные и столбцовые сигналы для панели. При выходе из строя компонентов платы T-Con могут возникать симптомы, схожие с повреждением матрицы:

1. Заливка экрана сплошным серым, белым или цветным монохромным фоном.
2. Эффект «негатива», искажение цветовой палитры (соляризация картинки).
3. Медленная смена кадров с остаточным шлейфом движущихся объектов («заморозка» пикселей).
4. Вертикальные полосы, разделяющие экран строго пополам.

В отличие от замены всей матрицы, компонентный ремонт или замена платы T-Con обходятся владельцу в несколько раз дешевле и возвращают телевизору первоначальное качество картинки.

Таблица: Ремонтопригодность дефектов экрана

Меры предосторожности при уходе за экраном

Чтобы исключить риск повреждения контактов матрицы, необходимо строго соблюдать правила ухода за современными ЖК-панелями. Категорически запрещается распылять моющие жидкости и спиртовые спреи непосредственно на экран: стекающие капли мгновенно проникают под декоративную рамку и попадают на планки матрицы и шлейфы, провоцируя электрохимическую коррозию проводников под рабочим напряжением. Очищать поверхность допускается только сухой или едва влажной салфеткой из микрофибры при выключенном питании.

Если на экране появились полосы или искажения, важно прекратить эксплуатацию прибора, чтобы не допустить прогара дешифраторов. Для проведения точной аппаратной диагностики платформой по подбору частных мастеров Rservis24 предоставляется возможность оперативно найти проверенного специалиста по восстановлению телевизоров с профессиональным оборудованием.
